CCNAのシュミレーション練習のために、Ciscoルータの実機にログインをして、コマンドを打ちながら問題を解いていく環境を用意しました。
今回は、EIGRPの対策です。基本的なコマンドを確認する問題とトラブルシューティングの2つです。
Cisco892Jという小型ルータを3台使ってます。インターネットに接続できるPCやスマホがあればログインすることができます。
CCNAのシュミレーション問題に不安を抱えている方、Ciscoルータにログインしたことがない、コマンドを入力してみたい、どんな状態・表示なのか見たい、という方は是非試してみてください。スキルアップすること間違いなしです。
実機のログイン方法
こちらのページをご覧ください。Windows、Macのログイン方法をまとめています。
〜WindowsはTeratermから〜
〜Macは、ターミナルから〜
1.EIGRPの理解を深める問題

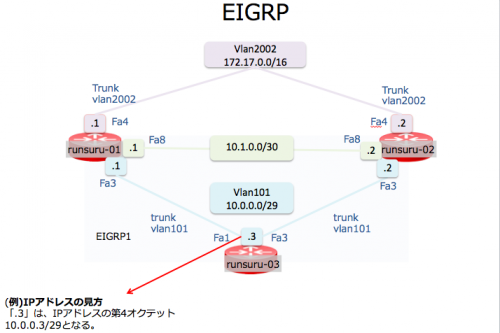

構成図
※実機にログインしてご回答ください。
1.EIGRPのNeighborを確認するコマンドは？
2.EIGRPのAS番号やK値を確認するコマンドは？
3.EIGRPに参加しているインタフェースの一覧を表示するコマンドは？
4.ルーティングテーブルを確認するコマンドは？
5.EIGRPで学習しているルーティングテーブルだけ表示するコマンドは？
6.EIGRPのFDやADの情報を表示するコマンドは？
7.runsuru-03のEIGRPのAS番号は何か。また、どんなコマンドで確認できるか。
8.runsuru-03のvlan101インタフェースのeigrpのneighborの設定はどれか。
9.runsuru-03 172.17.0.0/16のサクセサの数は？また、FDとADの値は何でしょうか。
10.runsuru-01 eigrp 1 のK値は何でしょうか。
11.帯域と遅延の値は、どのコマンドから確認することができるでしょうか。
12.runsuru-03がEIGRPで学習している経路はどれか。
13.runsuru-03 EIGRPのアドミニストレーティブディスタンスは何でしょうか。
2.EIGRPトラブルシューティング

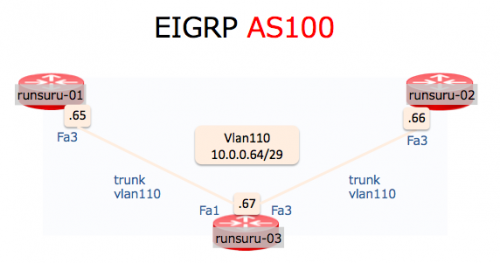

1.3台のルータのうち、runsuru-01とrunsuru-02のEIGRP neighborが確立できません。AS番号1では正しく動作していますが、AS番号100ではうまくいきません。
環境
①EIGRP neighborは、どのような表示でしょうか。
②原因は何でしょう？
2.3台のルータのうち、runsuru-01とrunsuru-03でもEIGRP neighborが確立できません。AS番号1では正しく動作していますが、AS番号100ではうまくいきません。
①EIGRP neighborは、どのような表示でしょうか。
②原因は何でしょう？
環境
※問題1.と同じです。

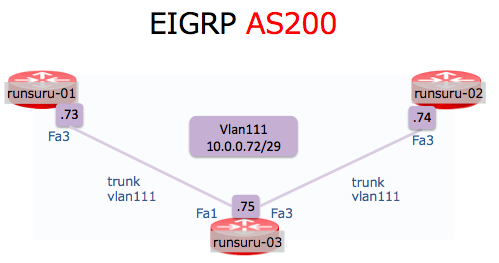

3.vlan111で構成している3台のルータのうち、runsuru-01とrunsuru-02のEIGRP neighborが確立できません。EIGRPのAS番号は200です。
IPアドレスは、それぞれ以下の通りです。
・runsuru-01(vlan111:10.0.0.73/29)
・runsuru-02(vlan111:10.0.0.74/29)
①EIGRP neighborは、どのような表示でしょうか。
②原因は何でしょう？
4.vlan111で構成している3台のルータのうち、runsuru-01とrunsuru-02のEIGRP neighborが確立できません。EIGRPのAS番号は200です。
IPアドレスは、それぞれ以下の通りです。
・runsuru-01(vlan111:10.0.0.73/29)
・runsuru-03(vlan111:10.0.0.74/29)
環境
※問題3.と同じです。
①EIGRP neighborは、どのような表示でしょうか。
②原因は何でしょう？
回答
大変お手数ですが、下記リンクのアンケートにお答えください。回答後、記入したメールアドレス宛てに回答をお送りします。
